产品介绍：

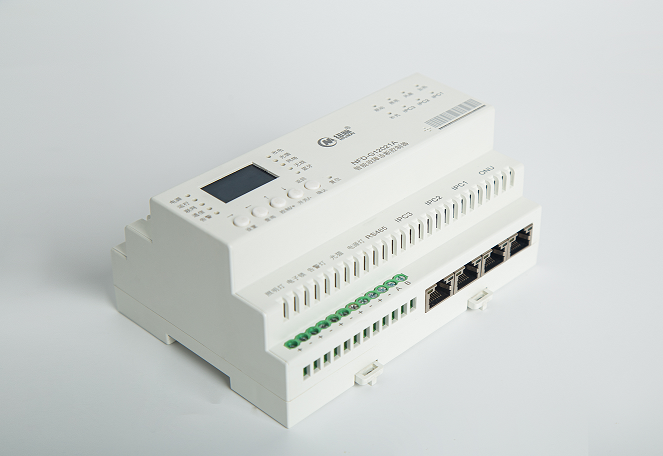

uedbet官网手机版登陆诊断控制器又称物联控制器，安装在视频uedbet官网8759抱杆机箱、落地机柜内，用于对光猫、交换机、摄像机等设备提供电源、网络及其环境分析、诊断，可精准判断设备状态、故障类型、告警内容，彻底解决发现问题难、安排人员难、谁出维修费用难
适用范围：
旧改升级、视频uedbet官网8759、社会治安、雪亮工程、平安乡村、天网工程、景区控制、高速uedbet官网8759、地铁uedbet官网8759、河道uedbet官网8759、森林uedbet官网8759
主要特征是，摄像机供电为电源适配器类型，DC12/36V、AC24V，主要电源适配器uedbet官网8759
主要功能：
开门告警、断电告警、断网告警、断电保护、温控风扇、电源异常、告警诊断、远程控制、运维管理、微信工单
四、技术参数
网络通信及供电输入输出 具有一个 10/100M 以太网头通信端口， 1 个 RS485 扩展模块通信端口； 支持 WEB 网页修改、查询 IP、设备编号、主机 IP 地址、网关 IP 地址、MAC； 支持 TCP, UDP, ICMP, IPv4, ARP, IGMP 协议
系统供电及输入输出 uedbet官网手机版登陆物联模块，集成 DC12V2A 开关电源、多电源输入、输出检测控制功能 内置 DC12V2A 开关电源； 1 路 AC220V 接入， 1 路 AC24V 外接供电输入（视频）、 1 路 DC12V 外接电源输入 3 路 AC220V 输出 2 路 AC220 控制输出（补光灯） 1 路 DC12V 供电输出； 2 路 DC12V 供电输出（视频摄像机） 2 路光猫、交换机供电输出，支持 5V、12V 电源切换；
现场信号检测 uedbet官网手机版登陆物联模块，具有如下信号检测采集 支持 4 路供电输入电压检测 1 路市电 AC220V 输入电压（外接）， 1 路 AC24V 输入电压（外接） 1 路 DC12V 视频供电电压（外接） 1 路 DC12V2A 视频供电电压：（内置）
支持 6 路电流信号检测 1 路 DC12V 光猫电流采集 1 路交换机 DC12V 电流采集 2 路 DC12V 视频枪机电流采集 1 路 AC24V 视频球机电流采集 1 路 AC220 补光灯电流采集
支持 6 路设备网络检测 支持 6 路网络设备接入，如光猫、交换机、物联网模块、摄像机*3，可查看网络连接 状态和断网异常状态。
设备告警定位判断 uedbet官网手机版登陆物联模块，具有 市电供电断电告警； 系统供电断电告警； 光猫 ONU 断网告警 网络交换机断网告警 三路摄像机断网告警 外接 DC12V 电源断电告警； 外接 AC24V 电源断电告警；
设备工作状态指示 uedbet官网手机版登陆物联模块具有工作状态指示灯，可查看物联运行、供电、断网、断电、电池充 电、电池充满、光猫、交换机、3 路摄像机、补光灯工作状态指示，
远程设备控制 uedbet官网手机版登陆物联模块支持光猫 ONU、交换机、3 路视频摄像机、1 路补光灯远程控制、远程 重启和定时控制 支持 2 路光猫 ONU、交换机远程重启； 支持 3 路摄像机远程控制、重启 支持补光灯远程控制、定时控制
备用电源供电 uedbet官网手机版登陆物联模块，内置备用电源，市电断电时，支持物联、光猫、交换机供电，可实现 断电告警，断电续航不少于 3 分钟；
uedbet官网手机版登陆物联模块 产品说明书
一、产品用途 uedbet官网手机版登陆物联模块、集成以太网通信、开关电源、供电检测控制、故障告警定位、设备状 态查看、备用电源供电为一体，安装在各种室外机箱机柜，实现对机箱机柜的断电、断 网、异常告警、远程控制的uedbet官网手机版登陆化运维管理。 uedbet官网手机版登陆物联模块主要用于平安城市、天网工程、社会治安、雪亮安全、uedbet官网手机版登陆交通、电警 卡口等已建改造项目

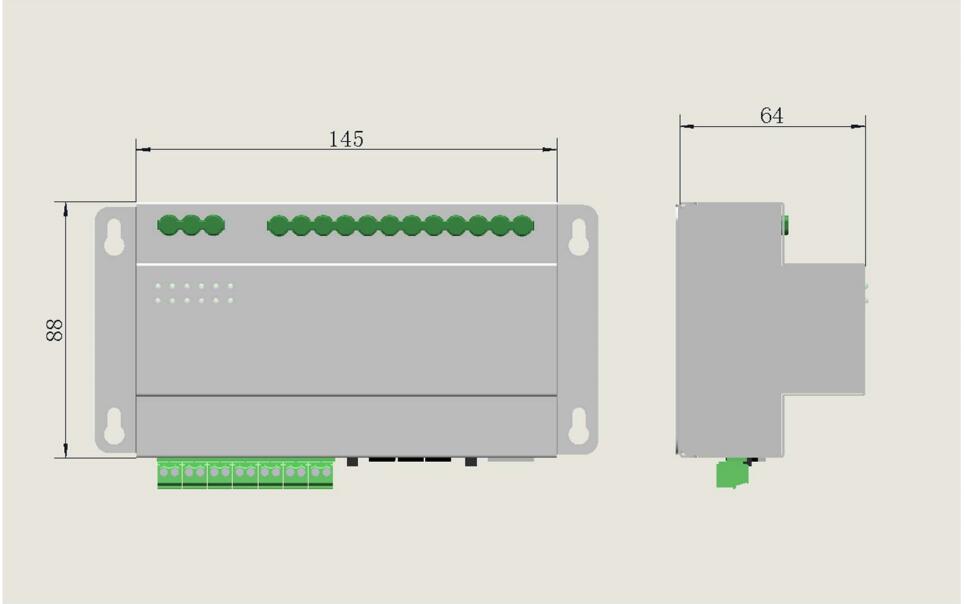

二、产品规格 产品名称：uedbet官网手机版登陆物联模块 应用范围：改造视频uedbet官网8759项目 产品型号：NIC-E506SP 产品规格：W145mm*H88mm*D64mm 安装方式：导轨上安装或挂耳固定 安装地点：抱杆机箱、落地机柜
三、产品特点 uedbet官网手机版登陆物联模块，集成了 DC12V2A 开关电源、物联网络通信、断电断网告警、光电/交 换机远程重启、摄像机、球机、补光灯远程、远程重启。 物联uedbet官网8759模块具有一体化、uedbet官网手机版登陆化、导轨安装特点，支持uedbet官网手机版登陆运维管理，特别适合已 建项目uedbet官网8759机箱机柜uedbet官网手机版登陆化升级改造。
四、技术参数
网络通信及供电输入输出 具有一个 10/100M 以太网头通信端口， 1 个 RS485 扩展模块通信端口； 支持 WEB 网页修改、查询 IP、设备编号、主机 IP 地址、网关 IP 地址、MAC； 支持 TCP, UDP, ICMP, IPv4, ARP, IGMP 协议
系统供电及输入输出 uedbet官网手机版登陆物联模块，集成 DC12V2A 开关电源、多电源输入、输出检测控制功能 内置 DC12V2A 开关电源； 1 路 AC220V 接入， 1 路 AC24V 外接供电输入（视频）、 1 路 DC12V 外接电源输入 3 路 AC220V 输出 2 路 AC220 控制输出（补光灯） 1 路 DC12V 供电输出； 2 路 DC12V 供电输出（视频摄像机） 2 路光猫、交换机供电输出，支持 5V、12V 电源切换；
现场信号检测 uedbet官网手机版登陆物联模块，具有如下信号检测采集 支持 4 路供电输入电压检测 1 路市电 AC220V 输入电压（外接）， 1 路 AC24V 输入电压（外接） 1 路 DC12V 视频供电电压（外接） 1 路 DC12V2A 视频供电电压：（内置）
支持 6 路电流信号检测 1 路 DC12V 光猫电流采集 1 路交换机 DC12V 电流采集 2 路 DC12V 视频枪机电流采集 1 路 AC24V 视频球机电流采集 1 路 AC220 补光灯电流采集
支持 6 路设备网络检测 支持 6 路网络设备接入，如光猫、交换机、物联网模块、摄像机*3，可查看网络连接 状态和断网异常状态。
设备告警定位判断 uedbet官网手机版登陆物联模块，具有 市电供电断电告警； 系统供电断电告警； 光猫 ONU 断网告警 网络交换机断网告警 三路摄像机断网告警 外接 DC12V 电源断电告警； 外接 AC24V 电源断电告警；
设备工作状态指示 uedbet官网手机版登陆物联模块具有工作状态指示灯，可查看物联运行、供电、断网、断电、电池充 电、电池充满、光猫、交换机、3 路摄像机、补光灯工作状态指示，
远程设备控制 uedbet官网手机版登陆物联模块支持光猫 ONU、交换机、3 路视频摄像机、1 路补光灯远程控制、远程 重启和定时控制 支持 2 路光猫 ONU、交换机远程重启； 支持 3 路摄像机远程控制、重启 支持补光灯远程控制、定时控制
备用电源供电 uedbet官网手机版登陆物联模块，内置备用电源，市电断电时，支持物联、光猫、交换机供电，可实现 断电告警，断电续航不少于 3 分钟；
五、 uedbet官网手机版登陆运维管理平台 uedbet官网手机版登陆运维管理单元，采用 BS/CS 结构，与uedbet官网手机版登陆物联uedbet官网8759组网，实现uedbet官网手机版登陆物联模块的 uedbet官网手机版登陆化运维管理，具有电子地图、报警显示、状态查看、异常告警分析、告警通知处理。

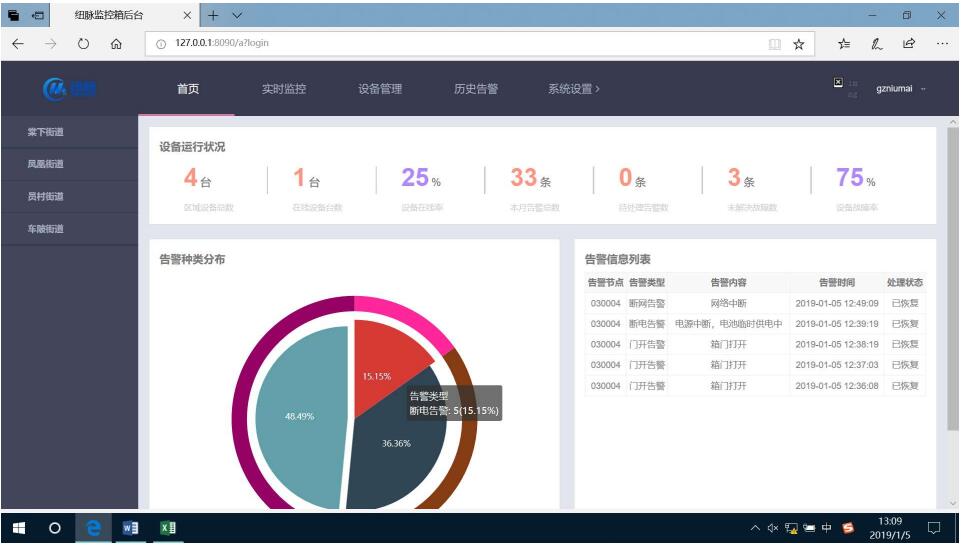

设备在线统计、告警分析 uedbet官网手机版登陆运维平台提供电子地图显示、实时uedbet官网8759、设备管理、历史告警记录、系统管理， 提供设备运行状态分析，包含区域设备总数、在线数、在线率、设备故障率，支持月告警 数、待处理数、未处理数；支持分区查看、按月查看

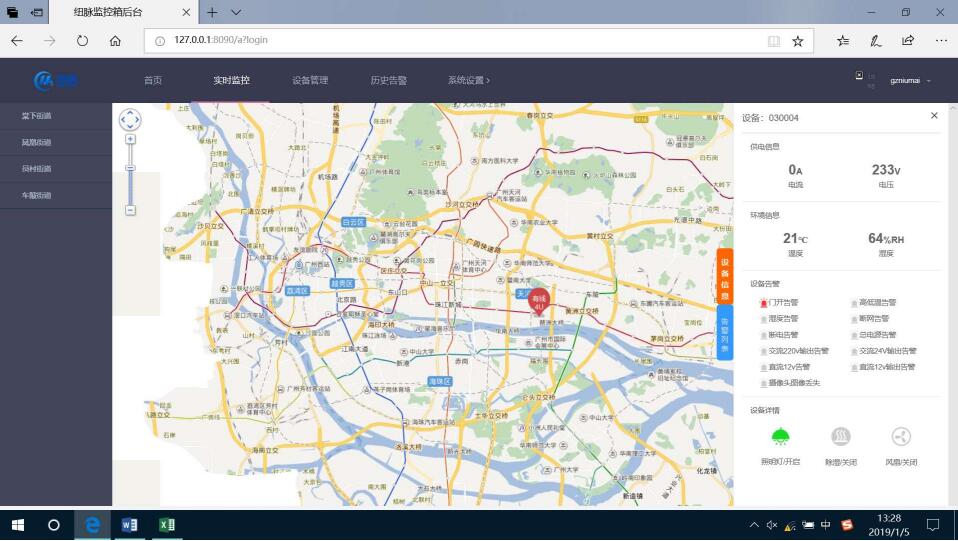

电子地图显示
uedbet官网手机版登陆运维平台提供 GIS 电子地图，可显示前端设备箱安装位置，设备状态及异常告 警， 运维人员可人工添加经纬度，也可支持采用定位模块自动添加。
设备状态显示
uedbet官网手机版登陆运维平台可实时巡检查看设备状态，如光猫、交换机、摄像机、补光灯、市电电 流、电压、供电电源电流、电压，可检测光猫、交换机、摄像机网络状态

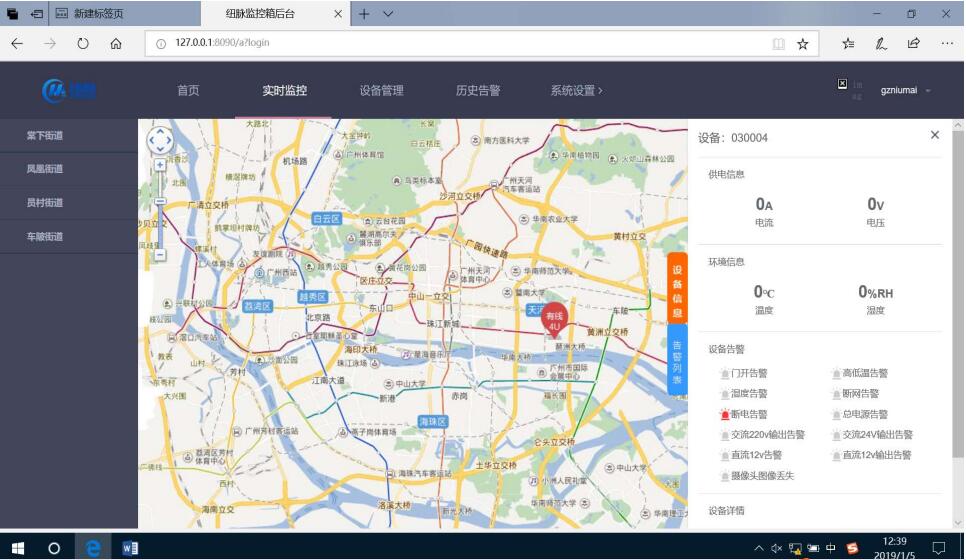

断电检测、断电告警
uedbet官网手机版登陆运维平台可检测uedbet官网手机版登陆物联模块供电情况，检测过压、欠压、过流、过载、断电情 况，当uedbet官网手机版登陆物联模块外部接入电源断电时，uedbet官网8759平台可通过地图显示、设备告警、历史告 警多种形式显示断电告警。

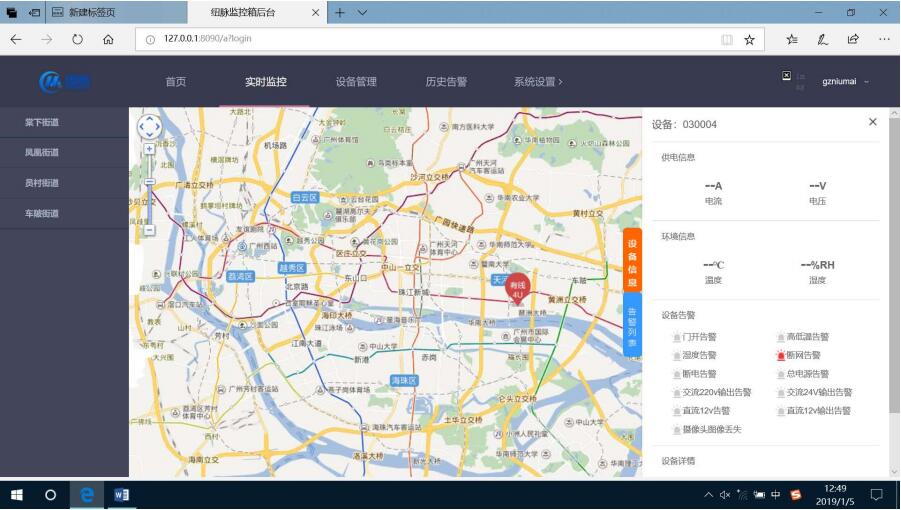

断网检测、断网告警、断网自修复 广东纽脉电器有限公司 uedbet官网手机版登陆物联模块产品说明书 uedbet官网手机版登陆物联模块具有 RJ45 以太网接入端口，可检测分析前端设备网络异常，支持断网 自检、断网自修复，在发现光纤网络异常时，可自行修复网络故障；uedbet官网手机版登陆运维平台也可检 测端uedbet官网8759箱网络连接情况，当检测到网络断网时 通过电子地图显示、设备状态、告警列 表等多种方式显示断网故障；
6. 光猫、交换机重启控制 uedbet官网手机版登陆物联模块提供 2 路 DC12V、5V 不间断电源控制端口，uedbet官网手机版登陆运维平台可对uedbet官网手机版登陆物 联模块的光猫、GPON、EPON、光纤收发器、网络交换机远程重启，

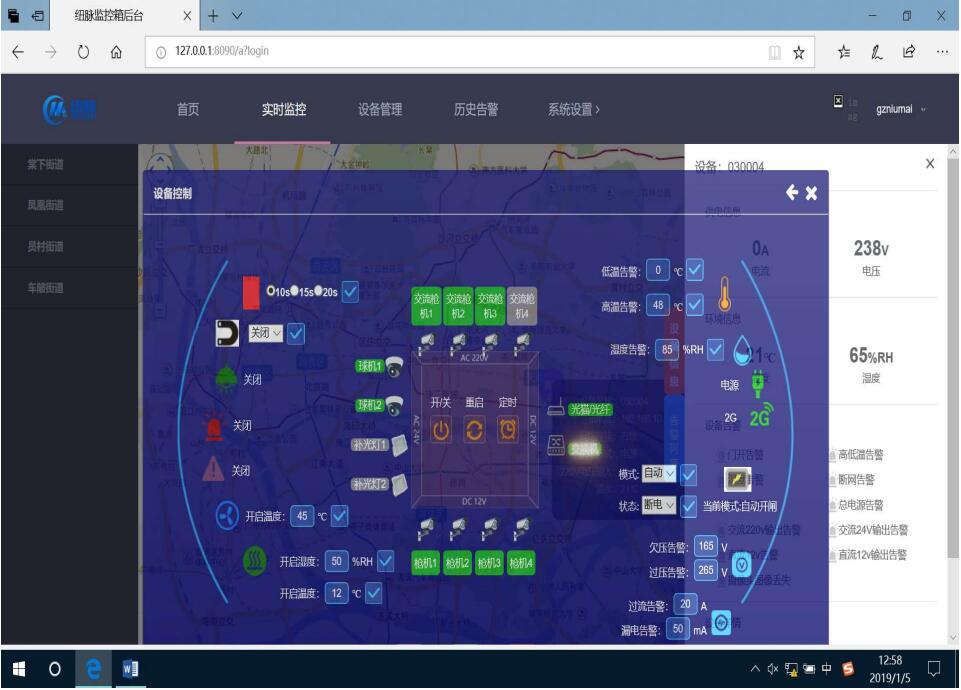

7. 设备远程控制 uedbet官网手机版登陆物联模块提供交直流设备远程控制端口，uedbet官网手机版登陆运维平台可远程控制、重启摄像 机、补光灯等，支持定时控制、重启控制、远程控制

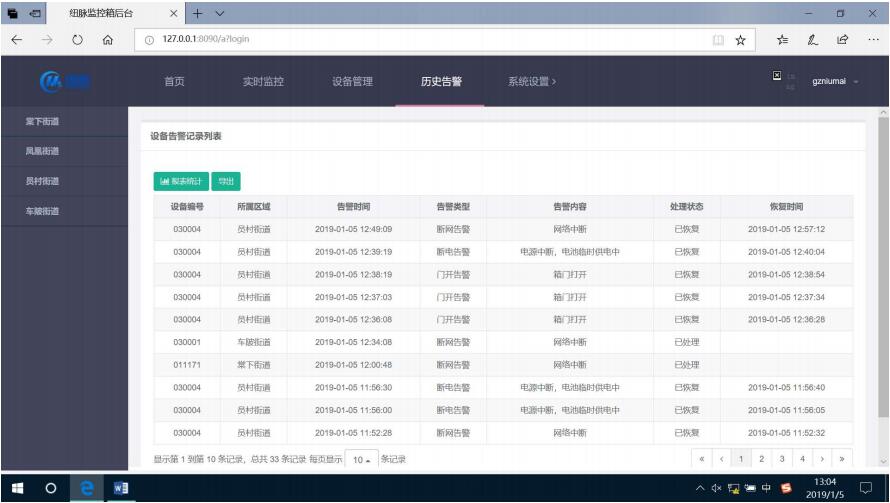

3.9、告警列表
3.10、告警统计 uedbet官网手机版登陆运维管理平台可对uedbet官网手机版登陆物联模块的告警进行统计分析，

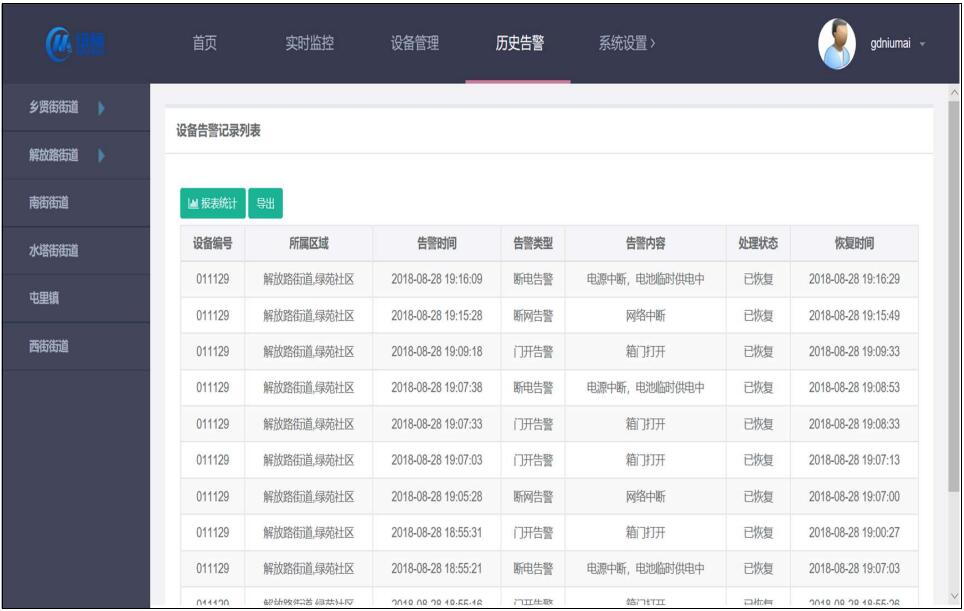

3.11、告警记录导出 uedbet官网手机版登陆运维平台可对uedbet官网手机版登陆物联模块的历史告警记录导出 EXCEL 表格，方便运维管理人员 告警处理
